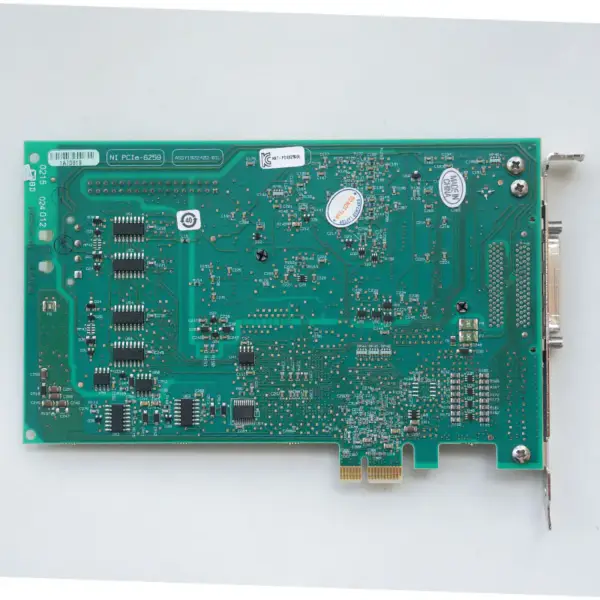

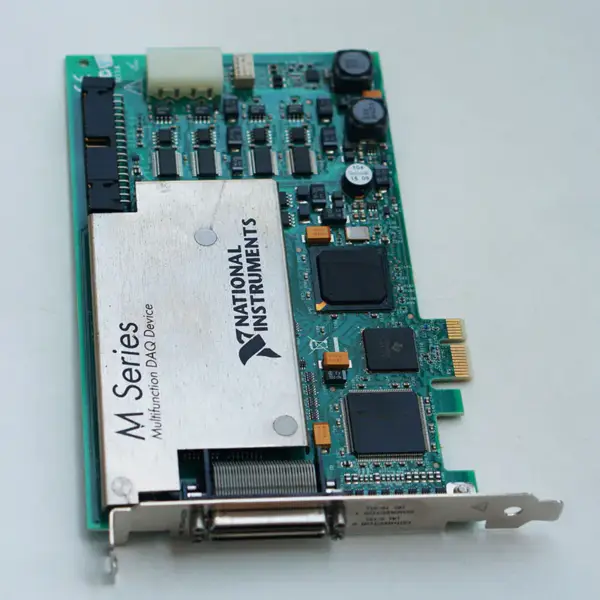

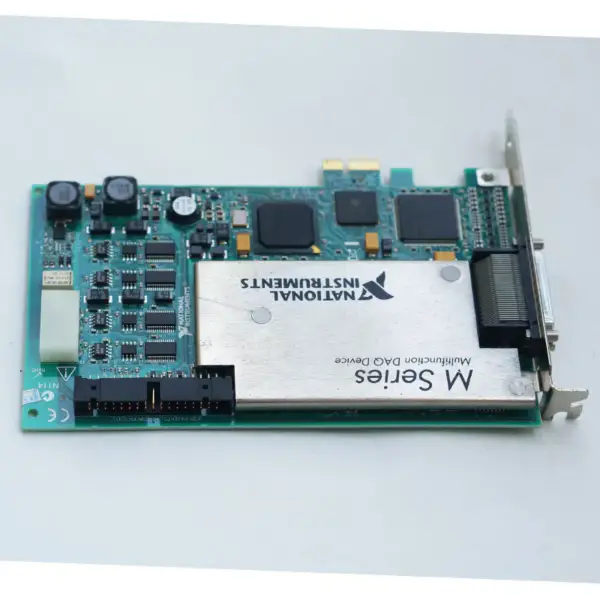

NI PCIe-6259 Datenerfassungskarte

Produktbilder

Spezifikationen

Marke: NI
Modell:PCIe-6259
Anzahl der Kanäle: 16 differentiell oder 32 single ended
ADC-Auflösung: 16 Bit
DNL: Garantiert keine fehlenden Codes
Abtastrate
Einzelner Kanal maximal: 1,25 MS/s
Mehrkanal-Maximum (aggregiert): 1,00 MS/s
Minimum: Kein Minimum
Zeitliche Auflösung: 50 ns
Zeitmessgenauigkeit: 50 ppm der Abtastrate
Eingangskopplung: DC
Eingangsbereich: ±0,1 V, ±0,2 V, ±0,5 V, ±1 V, ±2 V, ±5 V, ±10 V
Maximale Betriebsspannung für Analogeingänge (Signal + Gleichtakt): ±11 V von AI GND
CMRR (DC bis 60 Hz): 100 dB
Eingangsimpedanz (Gerät eingeschaltet)
AI+ zu AI GND >10 GΩ parallel zu 100 pF
AI- zu AI GND >10 GΩ parallel zu 100 pF
Eingangsimpedanz (Gerät aus)
AI+ gegen AI GND 820 Ω
AI- zu AI GND 820 Ω
Eingangsimpedanz
Crosstalk (bei 100 kHz)
Benachbarte Kanäle -75 dB
Nicht benachbarte Kanäle -95 dB
Kleinsignal-Bandbreite (-3 dB): 1,7 MHz
Größe des Eingangs-FIFO: 4.095 Abtastungen
Speicher der Scanliste: 4.095 Einträge
Datenübertragungen
PCI/PCI Express/PXI/PXI Express: DMA (Scatter-Gather), Interrupts,
programmierte E/A
USB: USB-Signalstrom, programmierte E/A
Überspannungsschutz für alle analogen Eingangs- und Messkanäle
Gerät an ±25 V für bis zu vier AI-Pins
Gerät aus ±15 V für bis zu vier AI-Pins
Eingangsstrom bei Überspannung: ±20 mA maximal/AI-Pin
Zustand:Gebraucht
