ADLINK PCI-8132 DAQ-Karte

Spezifikation für die Datenerfassungskarte PCI-8132 von National Instruments verwendetes Element

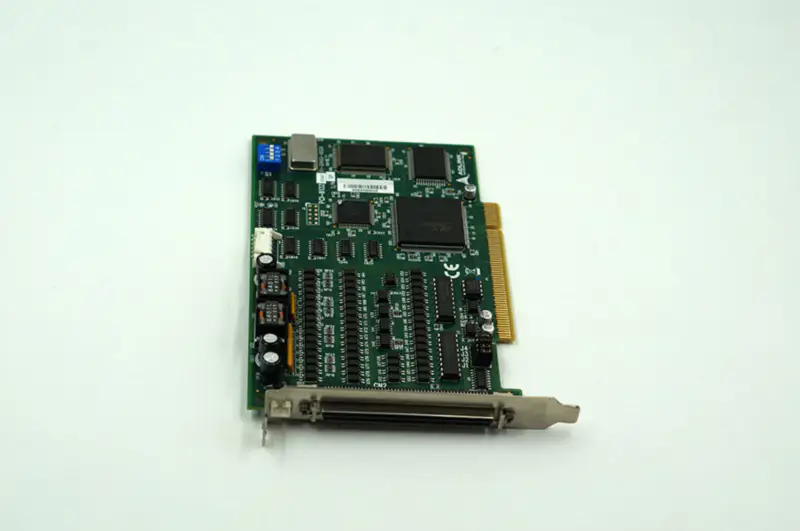

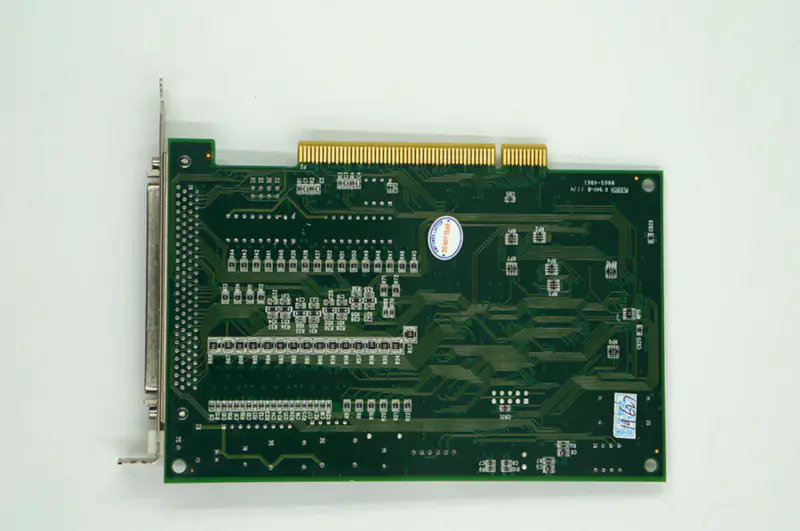

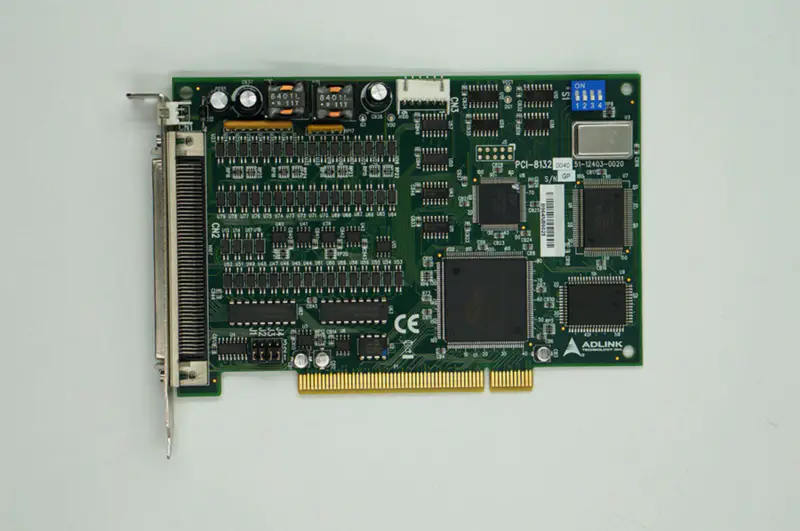

Produktbilder für ADLINK PCI-8132

Spezifikationen

Marke: ADLINK
Modell-Nummer: PCI-8132
Optionen für die Impulsausgabe: OUT/DIR, CW/CCW
Anzahl der Achsen: 2
Puls-Ausgangsrate: 0,03 pps bis 2,4 Mpps programmierbar
Impuls-Befehlsausgabe: DIR/OUT, CW/CCW
Max. Beschleunigungsrate: 91 Mpps2
Geschwindigkeit Auflösung: 16 Bit
Encoder-Eingangsrate: 2,4 MHz @ 3 M Kabel
Zählerauflösung des Encoders: 28 Bit
Positionierbereich: -134.217.728 bis +134.217.727 Impulse (28 Bit)
Max. Anzahl von Karten in einem System: 12
Motion Interface E/A-Signale
Position Latch Input Pin: LTC (1 kHz für kontinuierliche Triggerung)
E/A-Stift: Differential und 2500 VRMS optisch isoliert
Inkrementalgebersignale Eingangsstift: DIR/OUT, EA/EB
Encoder-Index-Signaleingang: EZ
Mechanische Endschalter-Signaleingangspin: ±EL, ±SD und ORG
Servomotor-Schnittstelle E/A-Pin: INP, ALM, ERC
Allgemeiner DO-Pin: SVON
Allgemeiner DI-Pin: RDY
Impulsgeber-Signaleingang: PA und PB
Gleichzeitiges Start/Stop-Signal E/A-Pin: STA und STP
Mehrzweck-E/A: 16-CH Eingang & 16-CH Ausgang
Kanalnummer: 32-CH
Einstiegsmodell 2-Achsen: Ja
Verpackung: Antistatische Verpackung
Zustand: Gebraucht, Getestet
