Herkunftsort： Taiwan, China
Markenname： China

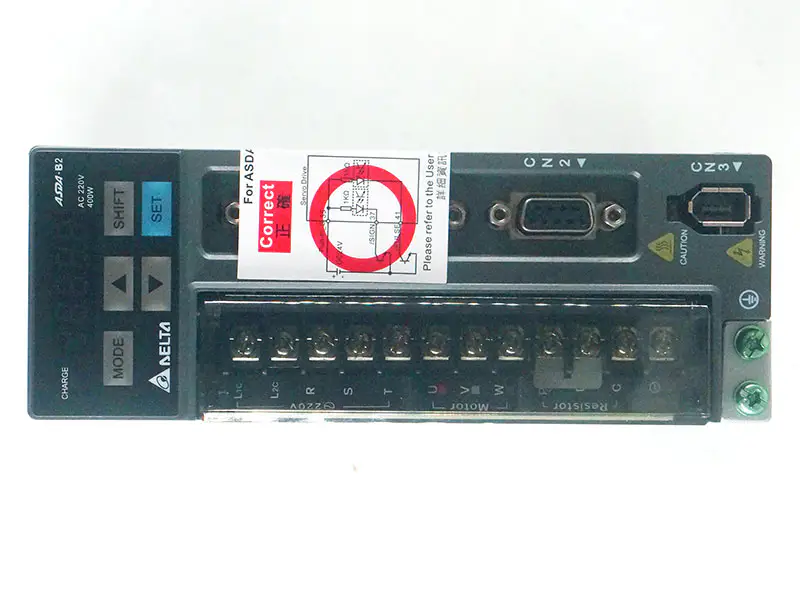

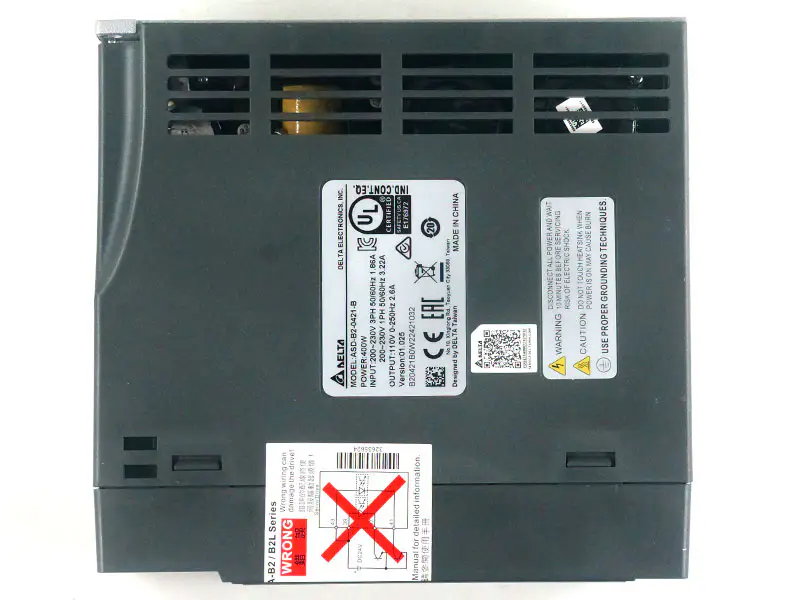

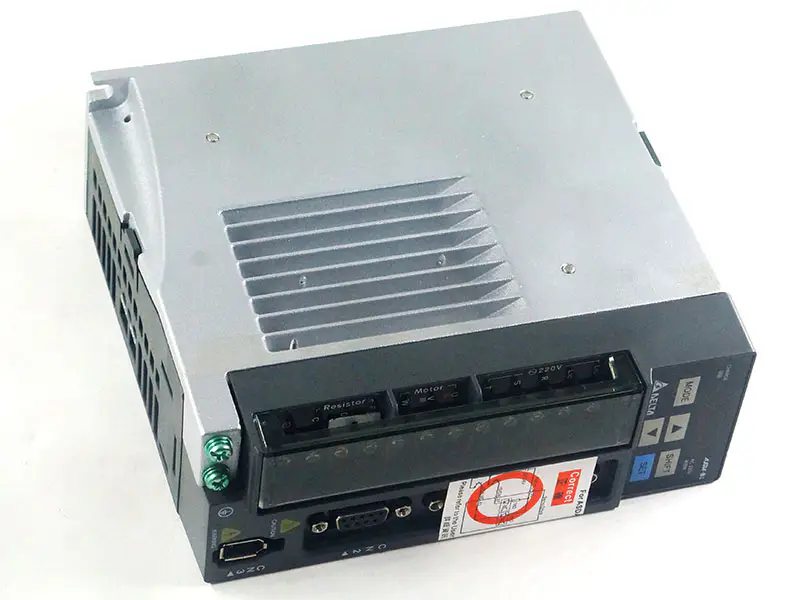

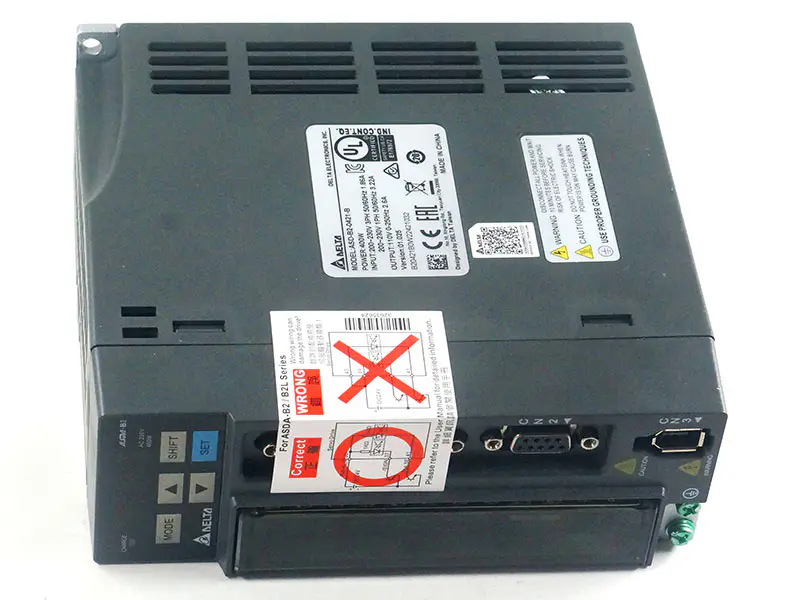

Modellnummer： ASD-B2-0421-B
Produktname： AC SERVO DRIVE
Zustand： Original
Spannung： 220V 1-phasig/3-phasig
Leistung： 400W
Anwendung： Industrie usw.
Serie: B2
Modell Typ: B
Stromversorgung Phase / Spannung:
Dreiphasig: 170 ~ 255VAC, 50/60Hz ±5%
Einphasig: 200 ~ 255VAC, 50/60Hz ±5%
Kontinuierlicher Ausgangsstrom: 2,6 Arms
Kühlungsmethode: Natürliche Luftzirkulation
Encoder Auflösung /Feedback Auflösung：
17-Bit (160000 p/Umdrehung)
Steuerung des Hauptstromkreises: SVPWM-Steuerung
Abstimmungsmodi: Auto/Manuell
Max. Eingangs-Impulsfrequenz:
Leitungstreiber: Max. 500Kpps (niedrige Geschwindigkeit)/Max.4Mpps(hohe Geschwindigkeit) Offener Kollektor: Max. 200Kpps
Impuls-Typ:
Impuls + Richtung, A-Phase + B-Phase, CCW-Impuls + CW-Impuls
Befehlsquelle: Externe Impulsfolge
Glättungsstrategie: Tiefpassfilter
Elektronisches Getriebe :
Elektronisches Getriebe N/M mehrfach N: 1 ~ (2 26 -1)/M:1 ~ (2 31 -1) 1/50 < N/M < 25600
Betrieb mit Drehmomentbegrenzung: Über Parameter eingestellt
Vorwärtskompensation: Über Parameter eingestellt
Analogeingang Befehlsspannungsbereich: 0 ~ ±10 VDC
Eingangswiderstand: 10 KΩ
Zeitkonstante: 2.2 us
Drehzahlregelbereich*1: 1 : 5000
Befehlsquelle: Externes Analogsignal / Interne Parameter
Glättungsstrategie: Tiefpass- und S-Kurven-Filter
Betrieb mit Drehmomentbegrenzung: Einstellung durch Parameter oder über Analogeingang
Ansprechverhalten Charakteristisch: Maximal 550Hz
Drehzahlschwankungsrate *2(bei Nenndrehzahl):
0,01% oder weniger bei Lastschwankungen 0 bis 100%
0,01% oder weniger bei Leistungsschwankungen ±10%
0,01% oder weniger bei Schwankungen der Umgebungstemperatur von 0 bis 50 Grad Celsius
Modus Drehmomentregelung
Analoger Befehlseingang
Spannungsbereich:0 ~ ±10 VDC
Eingangswiderstand: 10 KΩ
Zeitkonstante: 2.2 us
Befehlsquelle: Externes Analogsignal / Interne Parameter
Glättungsstrategie: Tiefpassfilter
Betrieb der Geschwindigkeitsbegrenzung: Parametereinstellung oder über Analogeingang
Analoger Monitorausgang: Monitorsignal kann über Parameter eingestellt werden (Ausgangsspannungsbereich: ±8 V)
Kommunikationsschnittstelle: RS-232/RS-485
