Um Fehler zu vermeiden, bitten wir Sie, uns vor der Bestellung Fotos von beiden Seiten Ihres Boards zu schicken, vielen Dank.
Das Motherboard AIMB-501 REV:A1 gibt es in zwei Versionen: Vollversion und vereinfachte Version
AIMB-501G2-KSA1E AIMB-501 REV:A1 (vollständige Fassung)
AIMB-501L-KSA1E AIMB-501 REV:A1 (Vereinfachte Fassung)
Die vereinfachte Version hat zwei PCI-Schnittstellen weniger und einen Netzwerkanschluss.

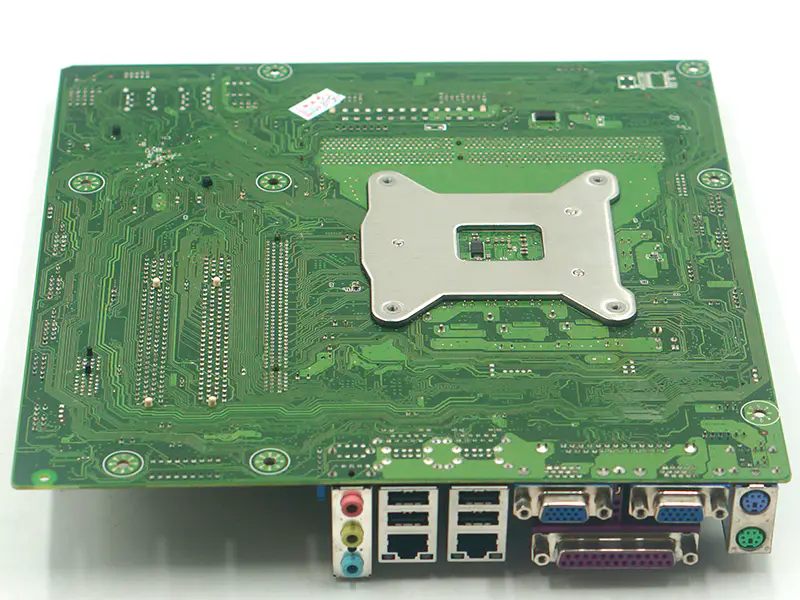

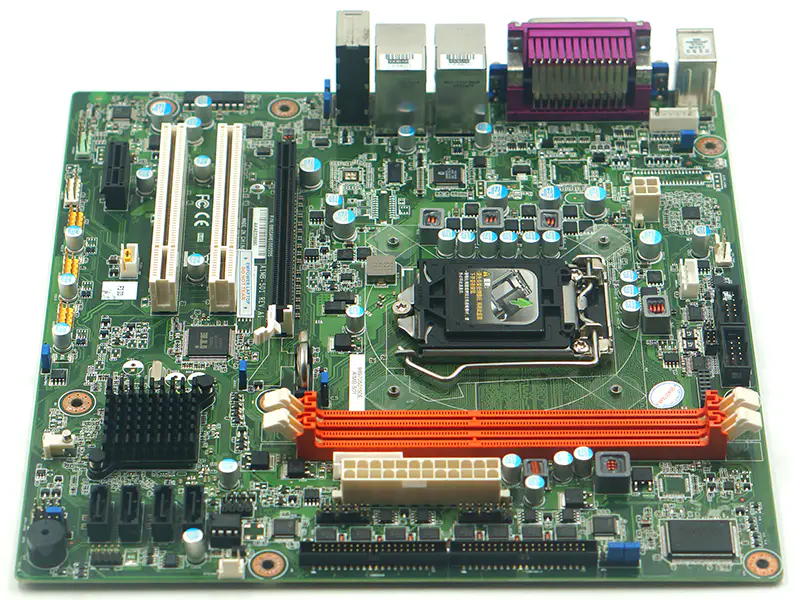

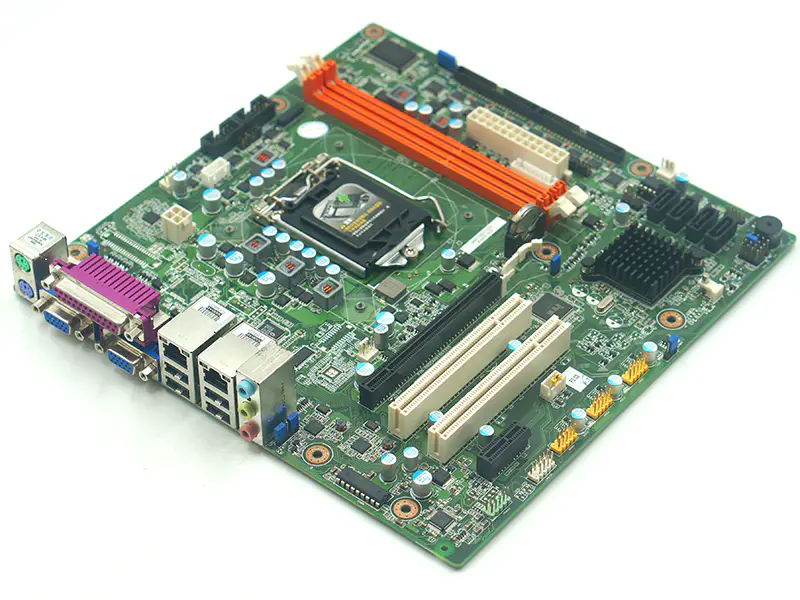

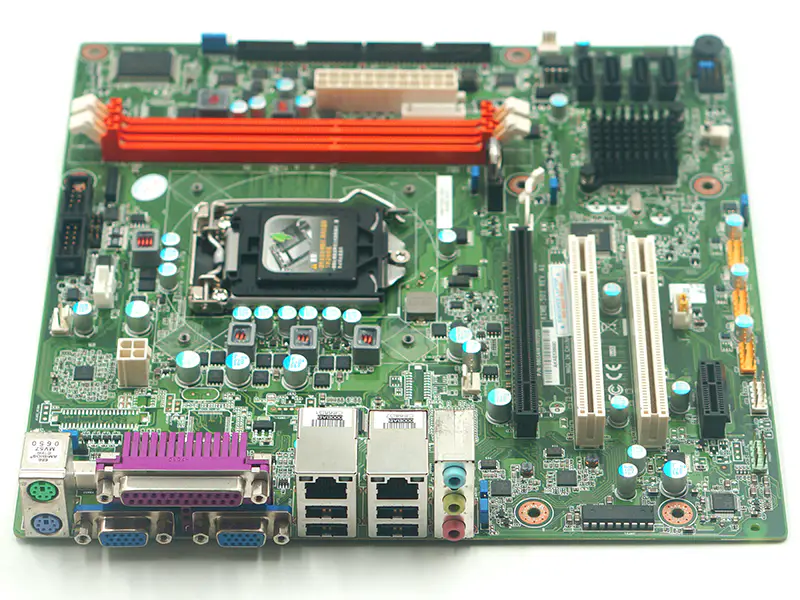

Bilder für AIMB-501G2-KSA1E AIMB-501 REV:A1 (vollständige Fassung)

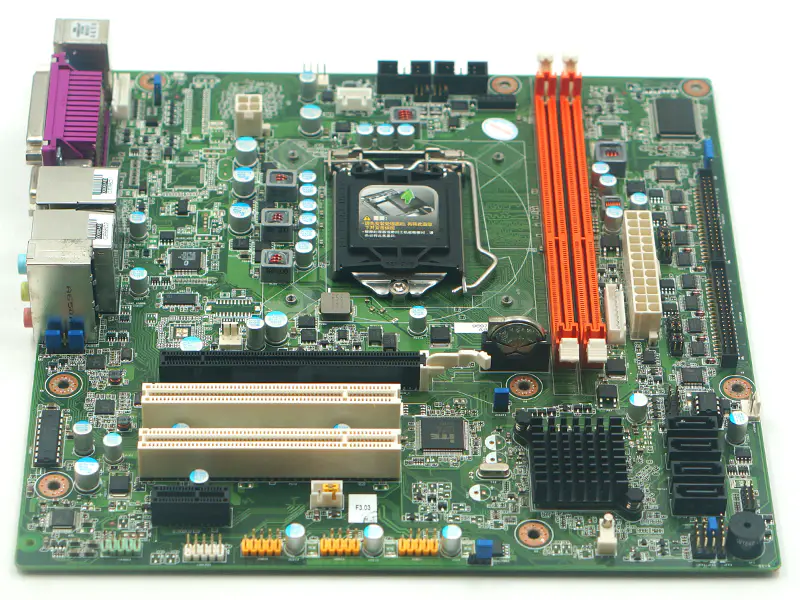

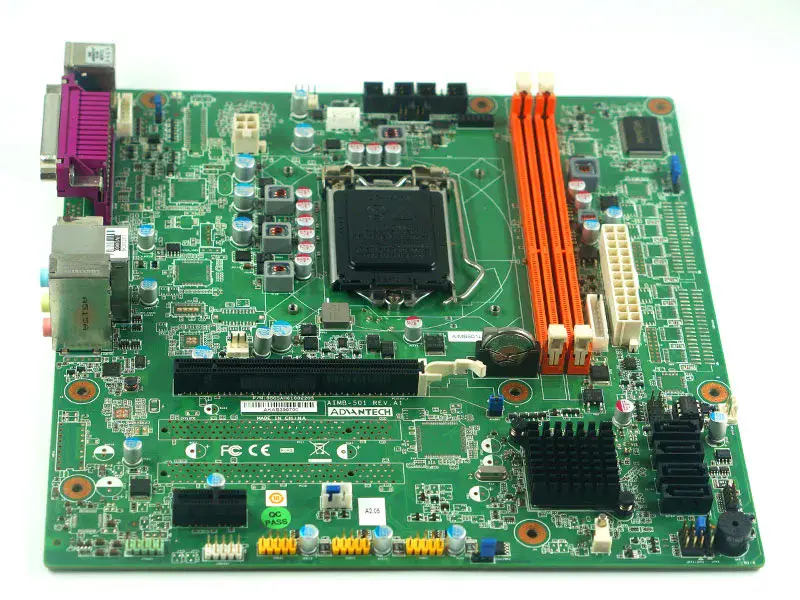

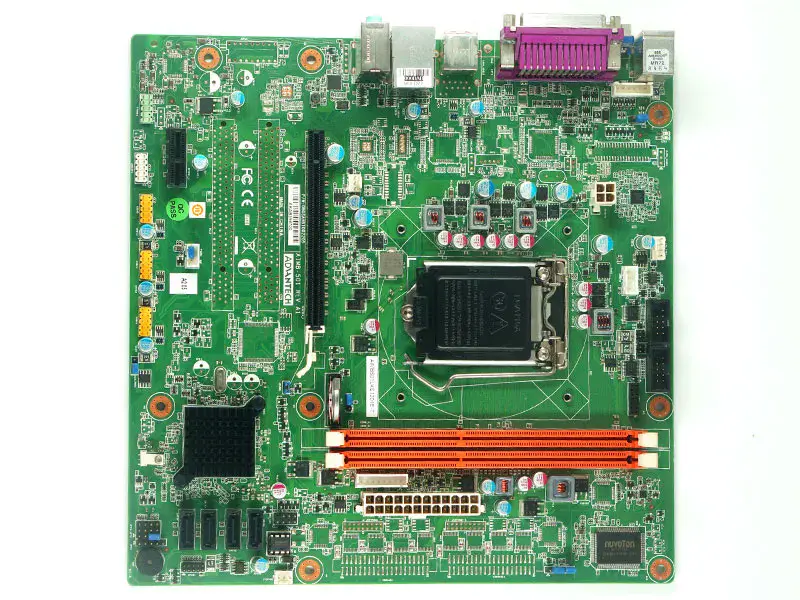

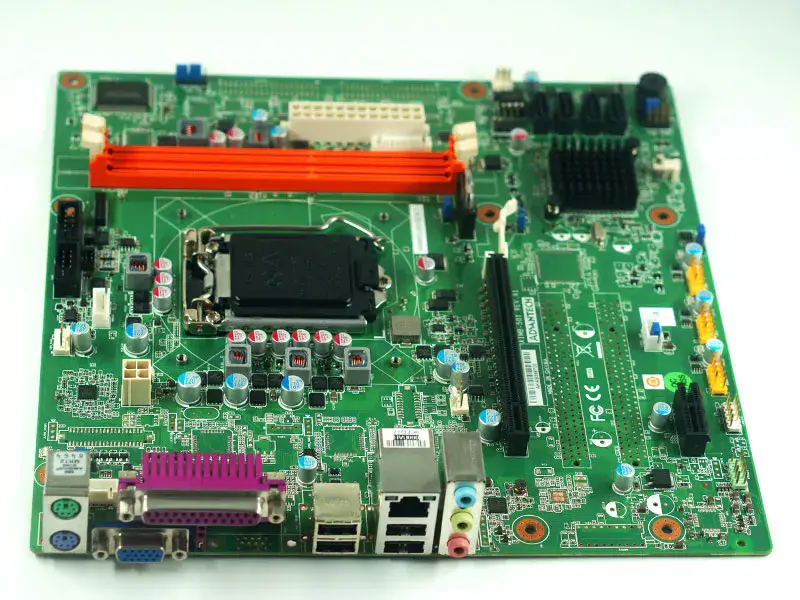

Bilder für AIMB-501L-KSA1E AIMB-501 REV:A1 (Vereinfachte Fassung)
Motherboard-Spezifikation
Typ： Eingebettetes Industrie-Motherboard
Markenname： Advantech
Modellnummer： AIMB-501L-KSA1E
Herkunftsort： Taiwan, China
Steuerung: Intel HD Graphics
DDI (HDMI/DVI/DisplayPort): DVI: 1920 x 1200 @ 60Hz (optional)
Grafik-Engine： Unterstützung von DirectX 10.1 und OpenGL 3.0
Grafikspeicher: maximal 1 GB gemeinsam genutzter Speicher bei einem installierten Systemspeicher von 2 GB und mehr
VGA: Bis zu 2048 x 1563 @ 60Hz
Formfaktor: Micro ATX
COM-Anschluss: 2 ( 1 x RS232, 1 x RS232/ 422/ 485)
GPIO: 8-Bit-GPIO
Tastenfeld: 1
LPT: 1
Intelligenter Ventilator: 3
TPM: Optional
USB2.0: 10
ECC-Unterstützung: Nein
Max. Kapazität: 16 GB
Speichersockel: 2 x 240-Pin DIMM
Speichertechnologie: DDR3 1066/1333 MHz
Prozessor-BIOS: AMI EFI 64Mbit
Chipsatz Intel H61 PCH
Kernnummer： 2 / 4
CPU： Intel i7-2600 / i5-2400 / i3-2120 / Pentium G850 / Celeron G540
CPU TDP: 95W/ 65W
Frequenz： 2,5GHz ~ 3,4 GHz
L3-Cache： 2 ~ 8MB
SATA： 4 x SATAII (max. Datenübertragungsrate 300 MB/s)
Betriebssystem Linux： Ja
Betriebssystem Microsoft Windows：Ja
Betriebssystem SUSIAccess： Ja
Batterie Lithium 3 V / 200 mAh
Stecker： ATX24P
Stromverbrauch (Volllast)： 1,72A @ 5V / 1,02A @ 3,3V / 5,61A @ 12V / 0,27A @ 5Vsb / 0,16A @ -12V
Stromverbrauch (Leerlauf)： 1,39A @ 5V / 0,96A @ 3,3V / 0,63A @ 12V / 0,16A @ 5Vsb / 0,15A @ -12V
Stromversorgung Typ： ATX
Ethernet-Anschluss： RJ45 x 1
Ethernet-Controller： GbE1: RTL8111-VL
Ethernet-Geschwindigkeit： 10/ 100/ 1000 Mbps
Audio-Schnittstelle: HD-Audio
Audio-CODEC: Realtek ALC892, hochauflösendes Audio (HD)
Audioanschluss: 2 (Line-in, Line-out, Mic-in)
WatchDog Timer: Ja
PCI Express x 1： 1
PCI Express x 16：1
Abmessungen (mm)：244 x 244 mm
Gewicht：1,2 kg (2.64 lb), Gewicht des Gesamtpakets
Zustand： Gebraucht,Geprüft
